公安警务站无线远程高清视频监控解决方案

1. 项目概述

公安警务站为了加强对区域的治安监控，拟安装40-50个前端监控点设备，现场环境不方便铺设光缆，决定采用无线传输方式，将监控视频汇集到警务站后，再用光纤传输到“中心”，该项目主要内容为使用彼洋无线网桥基站覆盖系统对治安区域进行高清视频传输无线覆盖，满足前端远程高带宽高清视频无线实时视频回传的需求。项目对无线网桥覆盖网络具有远距离、高带宽、高稳定性、流畅性的要求，同时要求整体网络以无线方式进行传输。

1. 方案设计原则

2.1  科学性原则

科学性是设计的基本原则，是整个系统安全、可靠、稳定运行的根本保障。为了满足科学性，设计过程中充分考虑目前主流技术特点以及项目在政府视频监控方向的应用场景，结合警务治安项目的具体需求，在设计中灵活科学的运用各类信息技术，实现科学合理的设计方案。

2.2  实用性原则

从实际需求出发，技术手段要具有先进性，但必须成熟。完成的系统必须具有完善的功能，系统应能够最大限度的满足海防项目实际工作的要求。为了保障实用性，设计过程充分考虑本地信息化现状，对相关单位部门进行深入调研，开展多维度、全视角的调查和分析。

2.3  系统性原则

用系统工程思想指导整个设计工作，遵循发现问题、分析问题、解决问题的系统化思路。做到层次合理、分明，各子系统设计之间体现出相互依赖、衔接的配套关系，并避免相互间的重复。

2.4  标准性原则

设计中充分优先采用国家标准和行业标准，积极探索国际标准和国外先进标准的引入方法和途径。同时，应充分考虑到技术发展对标准提出的更新、扩展和延伸的要求，能够根据信息技术的发展和相关国际标准、国家标准、行业标准的不断完善而进行充实和更新。

2.5  前瞻性原则

设计过程中既要考虑到目前的信息技术水平，也要对未来技术的发展趋势有所预见，对新兴的具有发展潜力的各类相关技术在海防信息化项目中的应用不断探索。

2.6  扩容性原则

项目方案设计中，要考虑到今后的扩容性，会增加较多数量的监控点，在基站无线覆盖设备设计中，要预留出足够高的带宽，和360度全方位的无线覆盖。

2.7  稳定性原则

网络的稳定性对系统的可用性和使用率来说至关重要。采用高性能，高稳定的无线网桥设备，不受天气和周围环境的影响，传输性能十分稳定、可靠。

2.8  高带宽和远距离原则

所先用的无线网桥设备必须具有远距离和高带宽和的性能，才能保证实时稳定的传输高清质量的视频图像。

1. 解决方案

3.1 整体方案概述

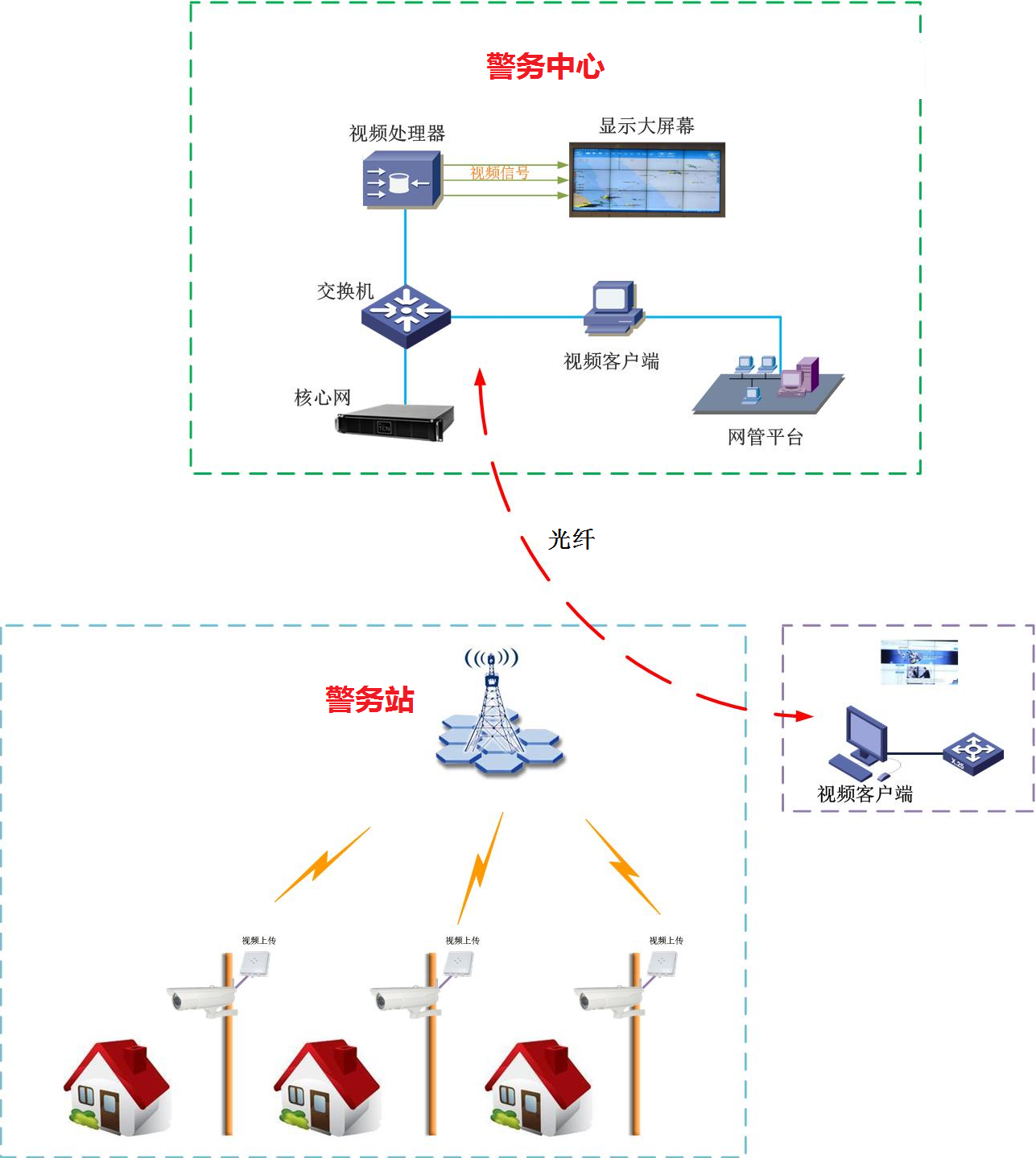

本方案使用彼洋无线网桥基站覆盖系统对警务站治安区域视频监控形成无线覆盖，满足前端无线远程实时高清视频回传需求。视频数据传输流程为视频从高清摄像机有线连接到终端无线网桥，终端无线网桥将视频数据通过微波无线传输到无线网桥基站（警务站），汇集到基站的所有视频通过光纤有线传输到“中心监控”端中心核心网，核心网数据通过交换机进入视频客户端，视频数据从交换机出来后，也可以通过解码器进入大屏进行显示。

3.2 系统结构方案设计

 本方案主要覆盖区域为警务站周围10公里区域，规划的摄像机安装点位为40-50个。根据现场环境勘测，采用无线网桥无线传输方案，两点无线网桥之间要保持通视，无阻挡传输。

根据现场需求，通过对现场环境勘测，该项目的“重点”在于：

1：监控点较多，且采用高像素高清摄像机，需求的无线带宽高，如果采用点对点的方式，工程成本会增加，基站中心安装的无线网桥数量也很多，经过综合考虑，该项目采用“点对多点”无线覆盖传输方案。“点对多点”无线传输方式的重点就是“基站无线网桥”，要采用CPU处理能力强和带宽高的设备，要保证优良的视频传输效果，视频图像不会出现卡、停现象，要实时流畅传输；

2：该项目是海外警务治安重点项目，对无线网桥的性能要求高，对设备的外壳和IP防护等级要求也高，采用的无线网桥设备必须具备极强的抗干扰和多路径效应的能力，不受天气等因素的影响，要具备抗腐蚀性， 防强风、防水、防雷、防晒、防尘、防震、抗酸碱腐蚀以及散热设计；

通过对以上“重点”分析，基站建议采用深圳彼洋“基站无线网桥(型号：BNET-8500MGE）”，监控点采用彼洋“终端无线网桥设备”(型号：BNET-7500MGD）。采用以上无线设备，能够保证整个无线系统项目所用到的都是业界最高端的无线网桥设备，能确保系统长时间稳定的运行，图像不会出现卡停现象，能在监控中心，高清晰、实时、流畅的监看视频图像。

以上设备采用5.8GHZ频段，5.8GHZ频段信道十分宽广，在5.1GHZ-5.9GHZ范围中，有20个以上不抗扰信道，不会产生同频高扰，以稳定的性能满足今后大范围，多数量监控无线覆盖扩容。无线设备均采用铸铝，抗腐蚀性， 防强风、防水、防雷、防晒、防尘、防震、抗酸碱腐蚀以及散热设计；采用世界领先的宽温设计方案，使产品能在极其恶劣的环境中，长时间无故障稳定可靠的运行，产品具备极强的抗干扰和多路径效应的优势，不受天气等因素的影响。

1. 警务基站无线方案设计：

   在警务站安装4台“基站无线网桥(型号：BNET-8500MGE）”，每台基站无线网桥连接一面“90度扇区高增益天线”，形成“基站无线覆盖系统”，对各监控点进成360度全方位无死角无线覆盖。

   “基站无线网桥”与“终端无线网桥”之间要保持通视，尽量安装在高处，可以在警务站楼顶或旁边建立铁塔或者管塔。

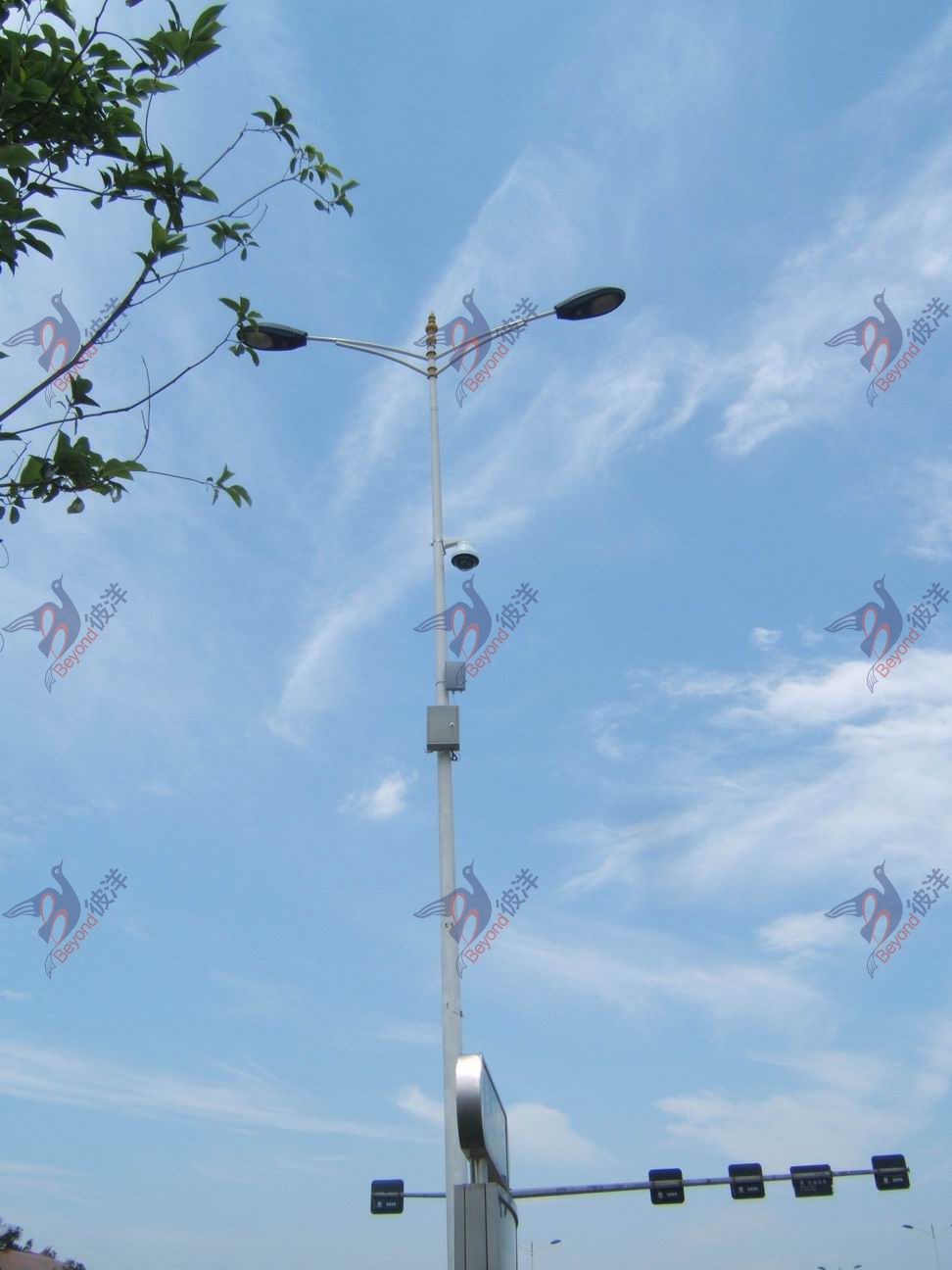

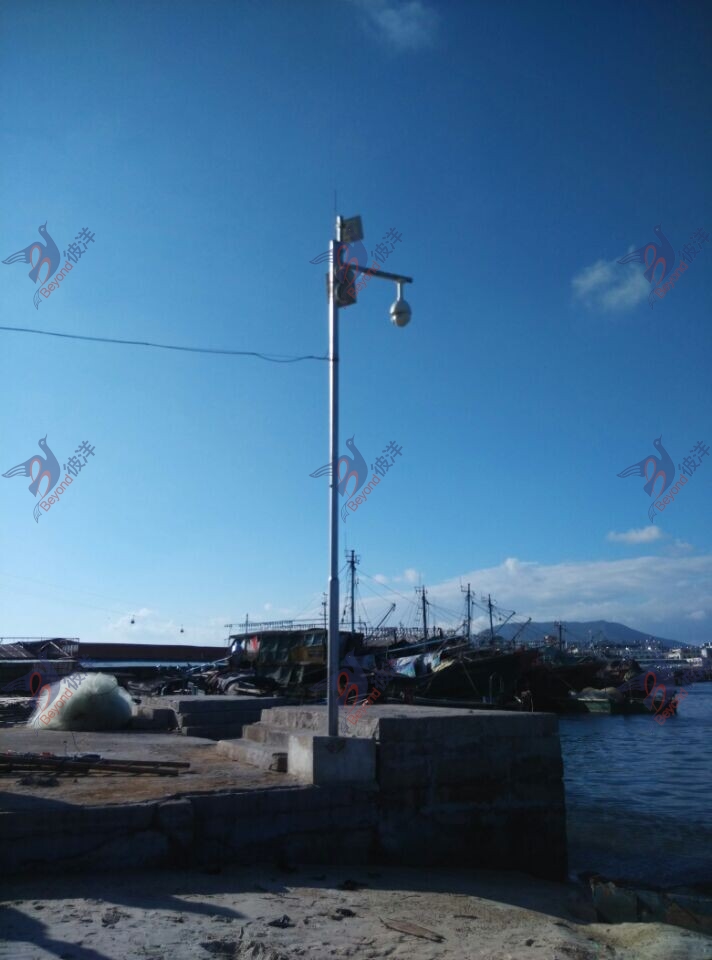

2. 监控点终端无线方案设计：1个监控点位安装1台终端无线网桥设备(型号：BNET-7500MGD，采用内置高增益集成天线），与1台高清摄像机用网线直接连接（多台高清高清摄像机用交换机相连，再接入无线网桥），终端无线网桥通过微波信号把高清视频实时传输到“基站无线网桥”。

   监控点位尽量选址在高点，以两台无线网桥设备之间通视，无阻挡为原则。

   如果现场监控点处与“基站无线网桥”之间有阻挡，不能通视，可以采取中“中继点”无线传输方式，先传输到其他监控点，再传输到“基站无线网桥”，也可以再单独建立一个“中继点”。

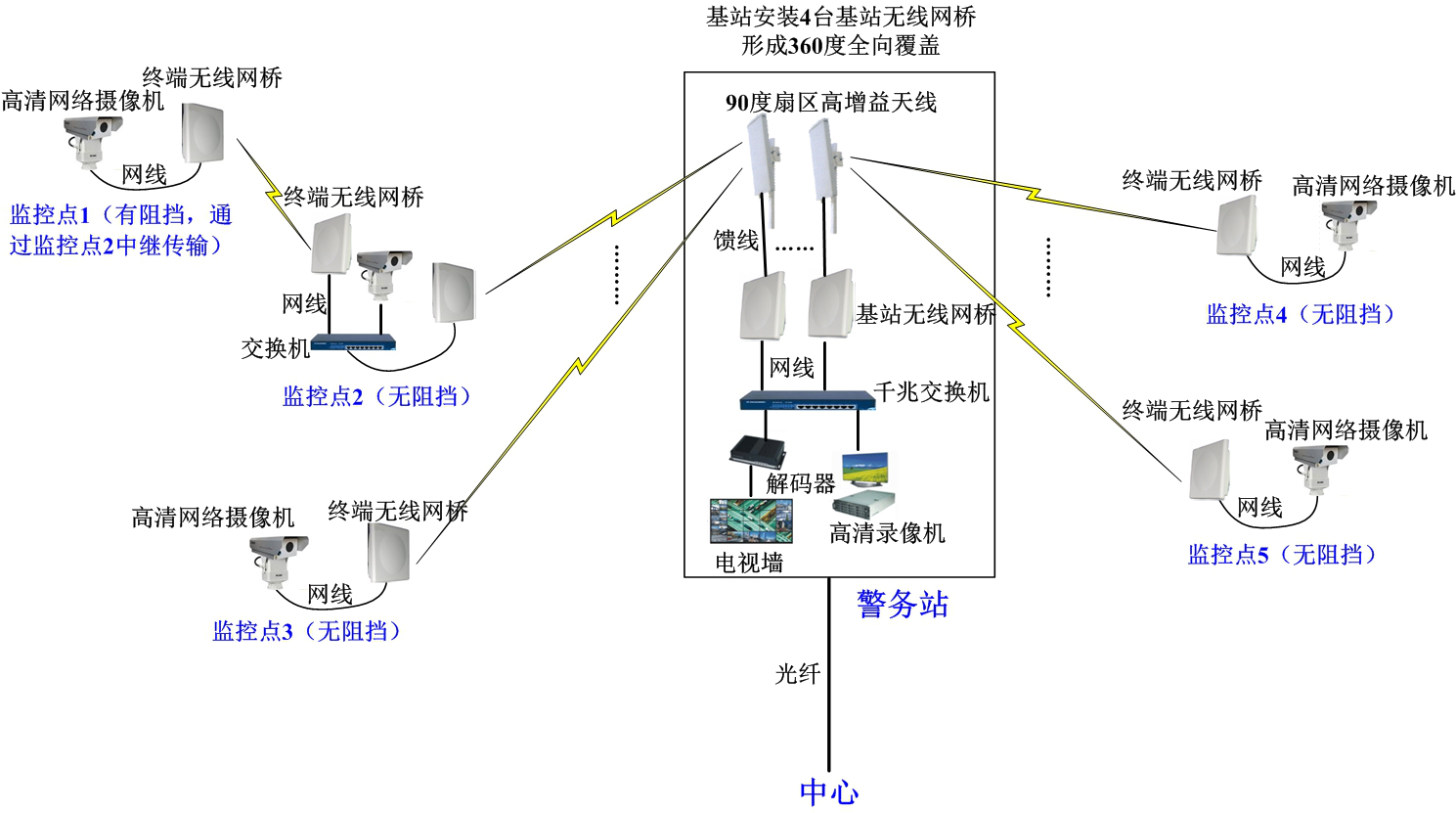

3.3 系统结构图
