22公里内置集成天线无线网桥实例传输性能报告

应老客户邀请，对老项目扩容和新项目无线网桥选型，我公司技术团队在实例现场，测试我公司高端内置集成天线无线网桥性能指标。

1. 测试项目

• 22.35公里传输距离净带宽和传输稳定性性能测试报告

2. 测试设备

   使用BNET-8500MG我公司自主研发高端远距离高带宽无线网桥，采用业界内置集成天线最高增益27dBi天线，属于军工级产品。

• BNET-8500MG两台（5GHZ，30dBm，内置27dBi双极化高增益集成天线)，点对点传输。

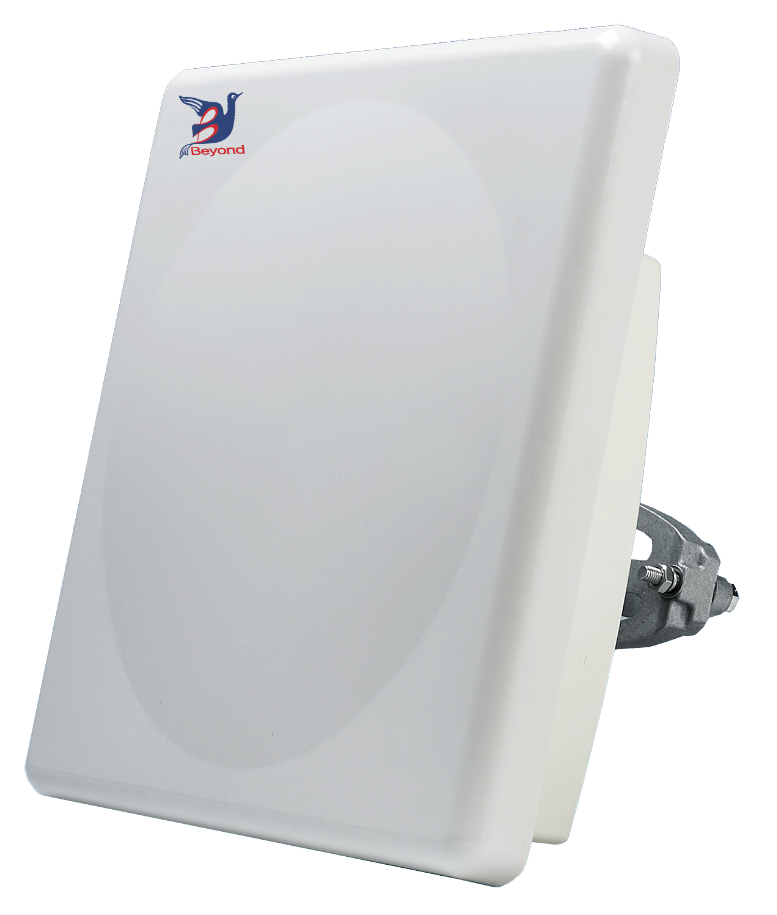

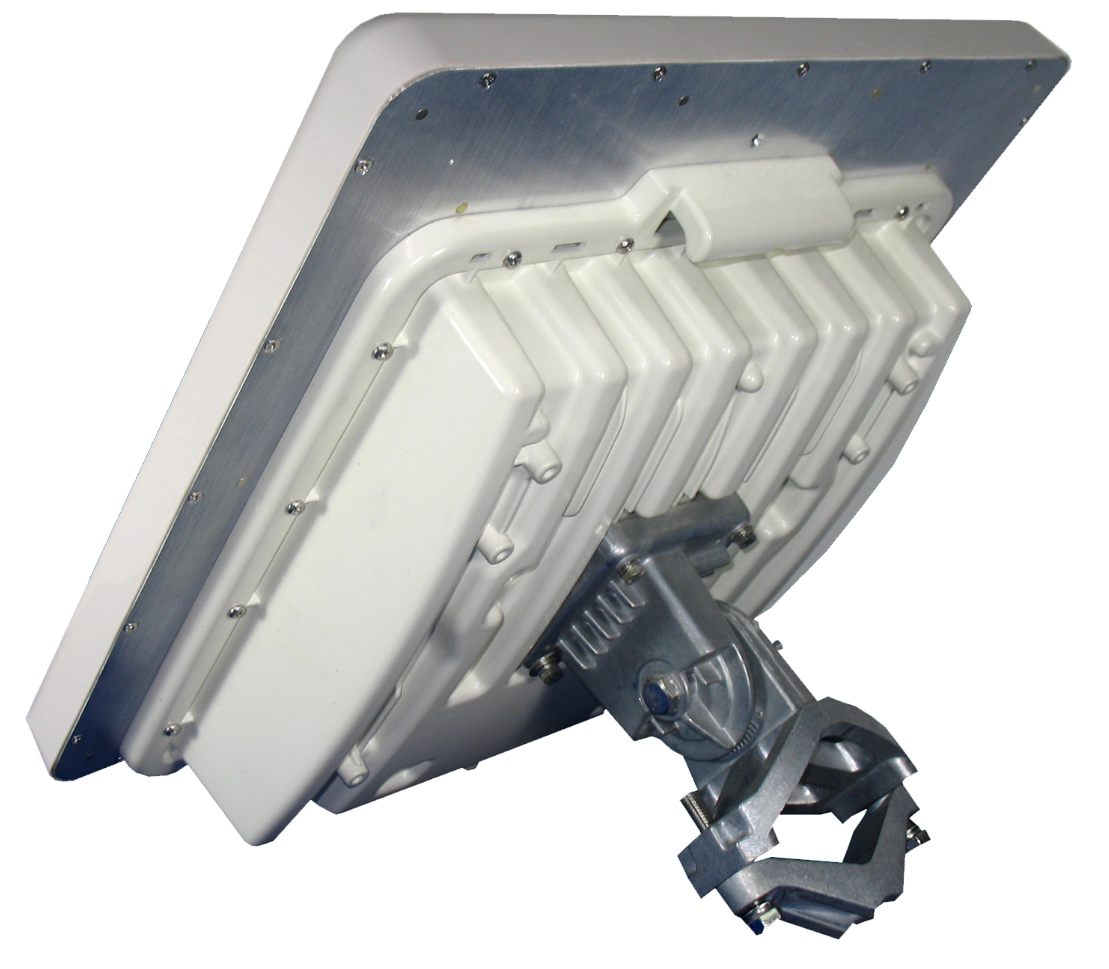

3. 测试无线设备图片





4. 测试准备

• 计算机两台，专业测试带宽软件，高清摄像机

5. 测试步骤

1. 测试地点

   广东河源古竹镇。

   一端在“七寨”（东经：114度43分38秒，北纬：23度37分23秒，海拔：195米），

   另一端在“南峰”（东经：114度43分15秒，北纬：23度25分20秒，海拔：361米）。

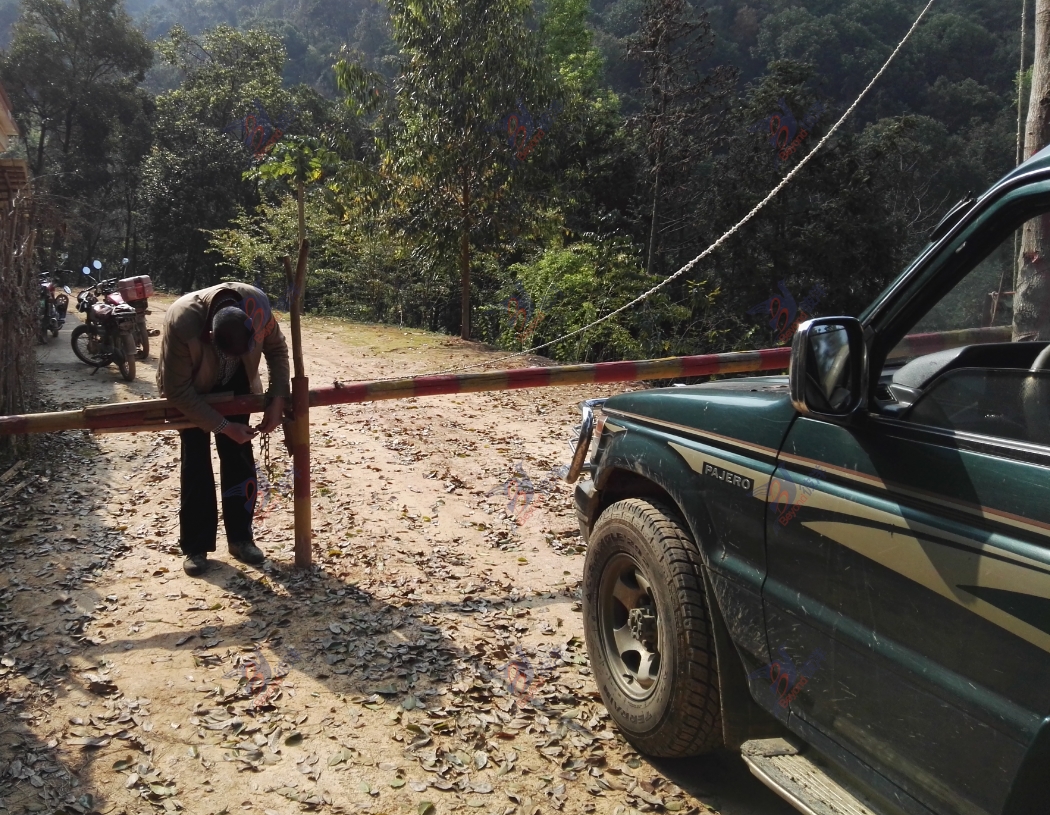

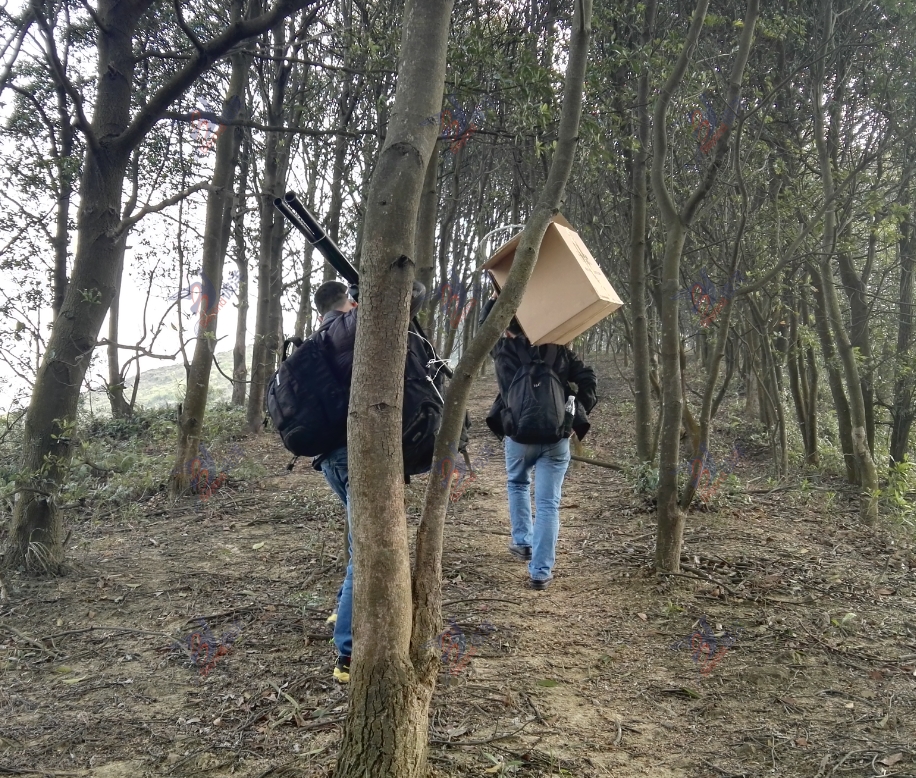

b. 测试现场环境

“南峰”在山峰，两端之间无阻挡，微波测试环境良好。

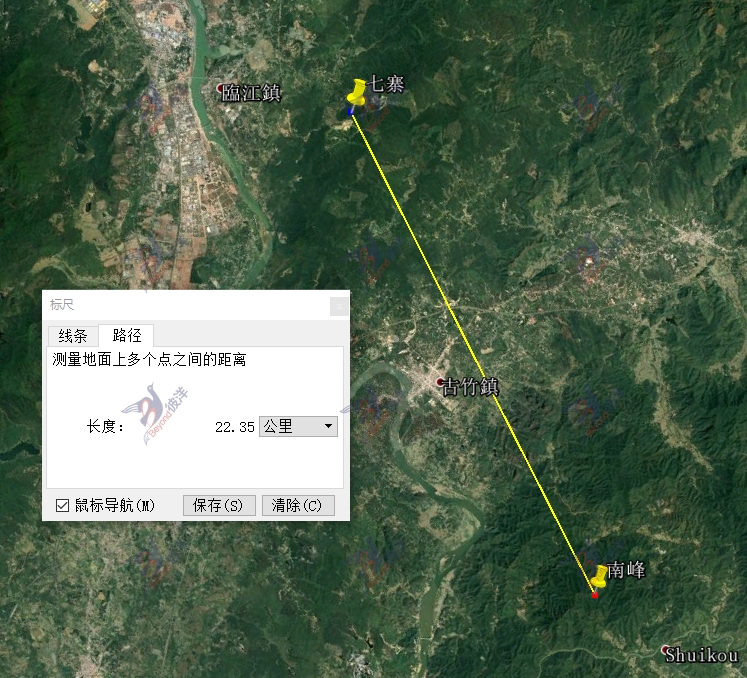

c. 测试距离(22.35公里)





6. 测试结果

         现场测试了5个信道，每个信道的带宽和信号差不多，选择如下1个信道说明

   a. 无线网桥参数设置

• 信道频率选择5620Mhz

• 速率选择自动

• 发射功率设置为30dBm

  设备测试带宽如下：







b. 专业带宽软件测试结果

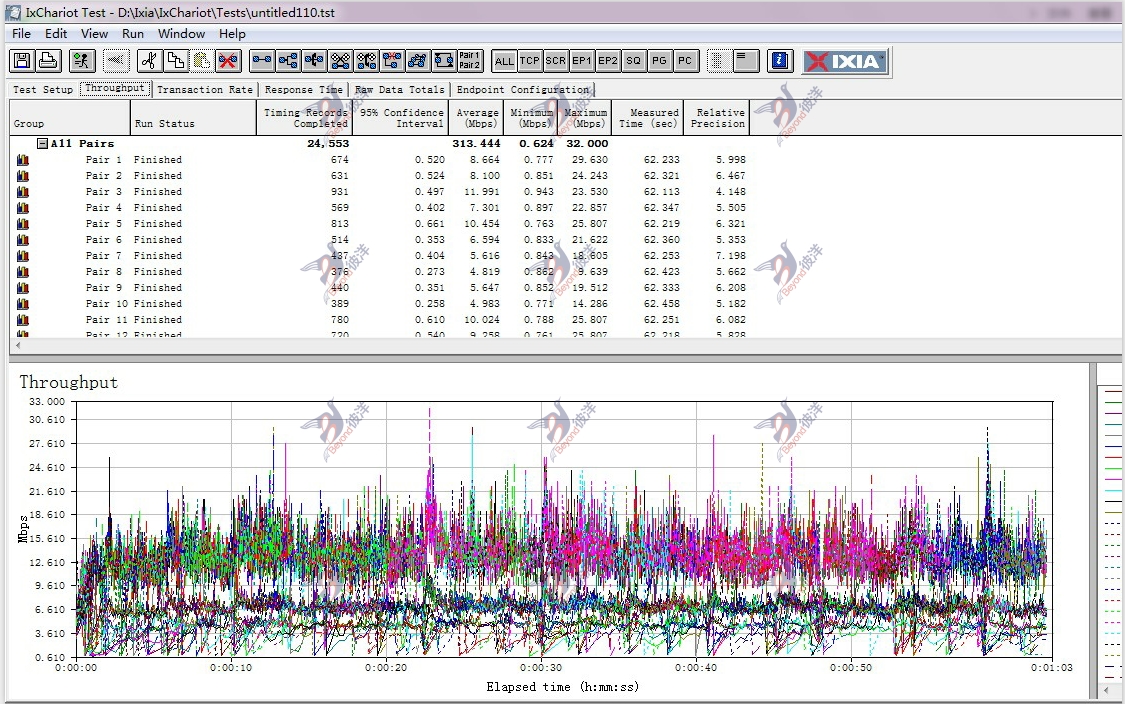

测试结果运行Chariot软件测试带宽，如下图所示：





1. 测试结果分析

• 经过一天的测试，在22.35公里传输距离中，采用内置集成天线，设备传输十分稳定，传输带宽效果优良，带宽上下行能达到526.5M bps以上，单向传输净带宽高达313.44Mbps以上；

• 能流畅传输至少15路以上高清视频（每路视频码流在8Mbps），不会出现卡顿现象；

• 以上测试结果是采用内置集成天线，如果采用外接抛物面大天线，还能传输更远的距离（30公里以上）和获是更多的净带宽。

2. 现场测试图片

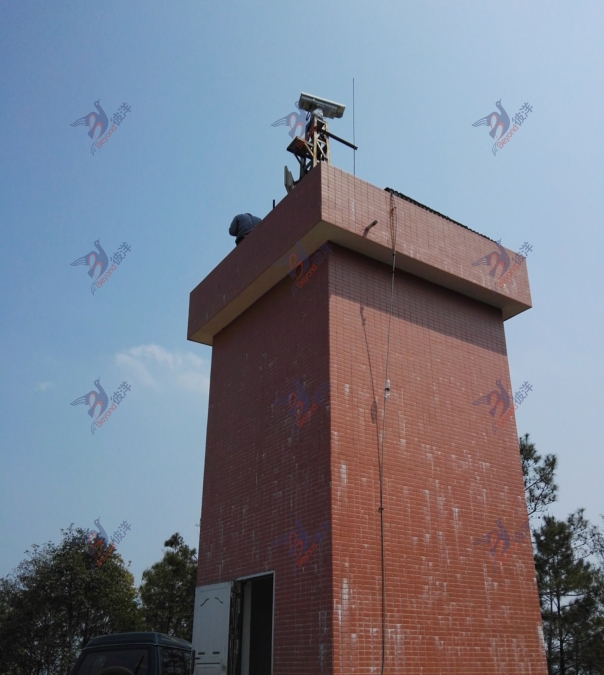

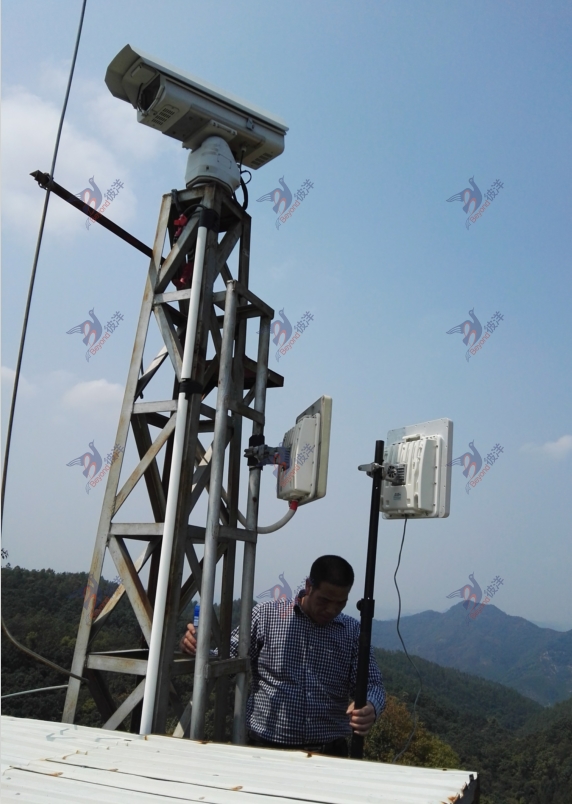

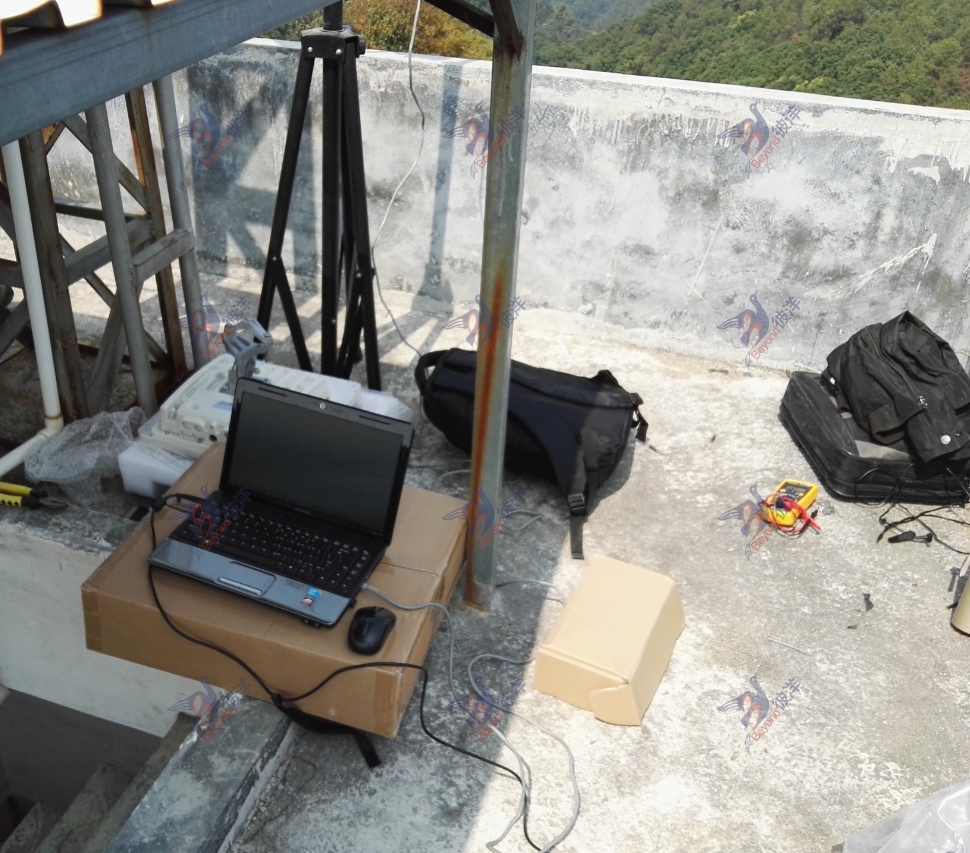

   “七寨”测试现场图片






•

•

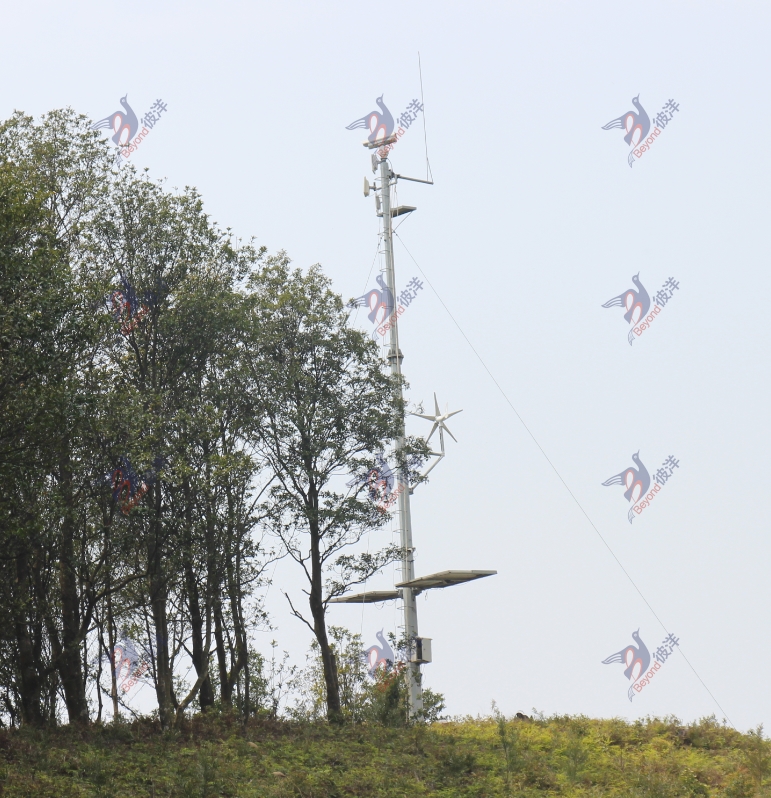

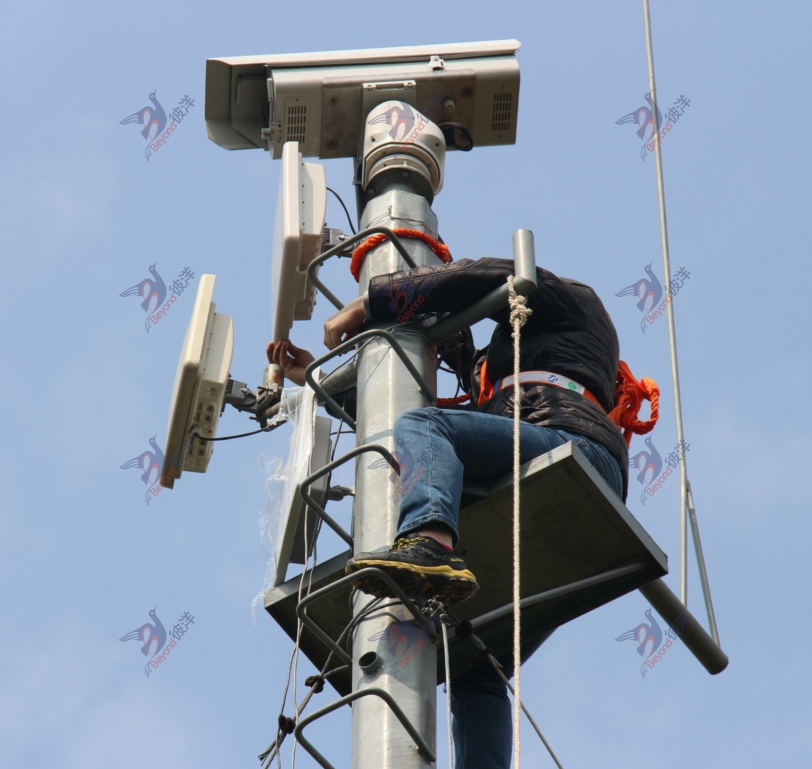

“南峰”测试现场图片












•
